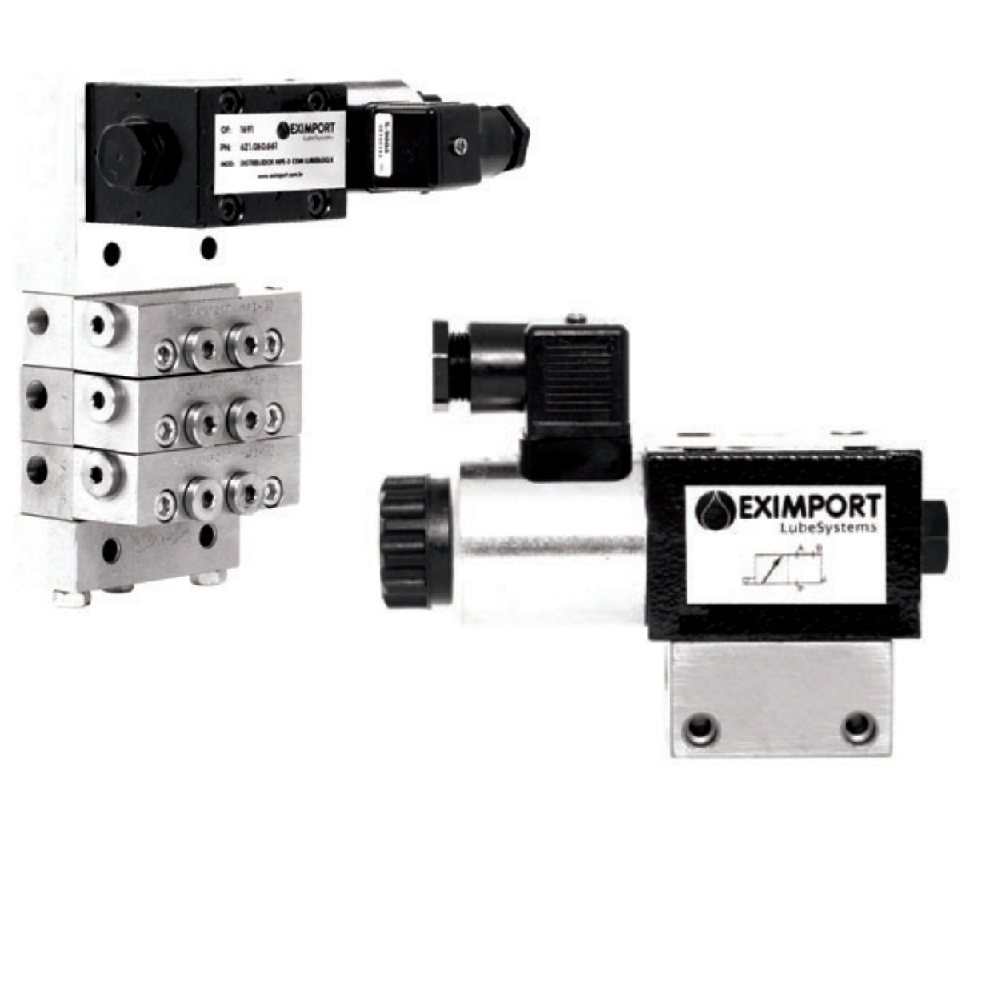

A Válvula de Bloqueio LubeBloq II, foi projetada para operar com óleo ou graxa em grandes sistemas ou em sistemas com diferentes frequências de lubrificação.
Ela pode ser utilizada em sistemas de linhas de máquinas transfer, centros de usinagem, transportadores, em projetos onde se adota o principio de “Linha Utilitária” e em Sistemas de Movimentação de Graxa a Granel.
A válvula pode ser montada em subplaca para alimentação ou abastecimento, ou diretamente nas seções iniciais dos distribuidores progressivos modulares.
Funcionamento:
A Válvula de Bloqueio Lub-bloq II é uma válvula de simples ação, normalmente fechada. Ao ser energizada permite o fluxo de lubrificante e quando desenergizada, bloqueia a passagem fazendo o pistão retornar por ação de mola.
Linha Utilitária:
A figura abaixo mostra um sistema constituído de uma unidade de bombeamento, linha principal e 3 zonas, cada qual com sua programação própria. Decorrido o intervalo programado, o controlador ou PLC energiza a solenoide da válvula de bloqueio (A1, A2 e A3), fazendo o lubrificante da linha principal fluir em direção aos distribuidores.
O lubrificante sob pressão força a movimentação dos pistões do distribuidor que dosam e injetam o volume requerido pelos pontos de lubrificação. O ciclo é concluído com a atuação da chave de ciclo (B), cujo sinal enviado ao controlador ou PLC, faz com que a válvula de bloqueio e a unidade sejam desenergizadas. A unidade de bombeamento é projetada para atender a todas as zonas simultaneamente. Especificação
