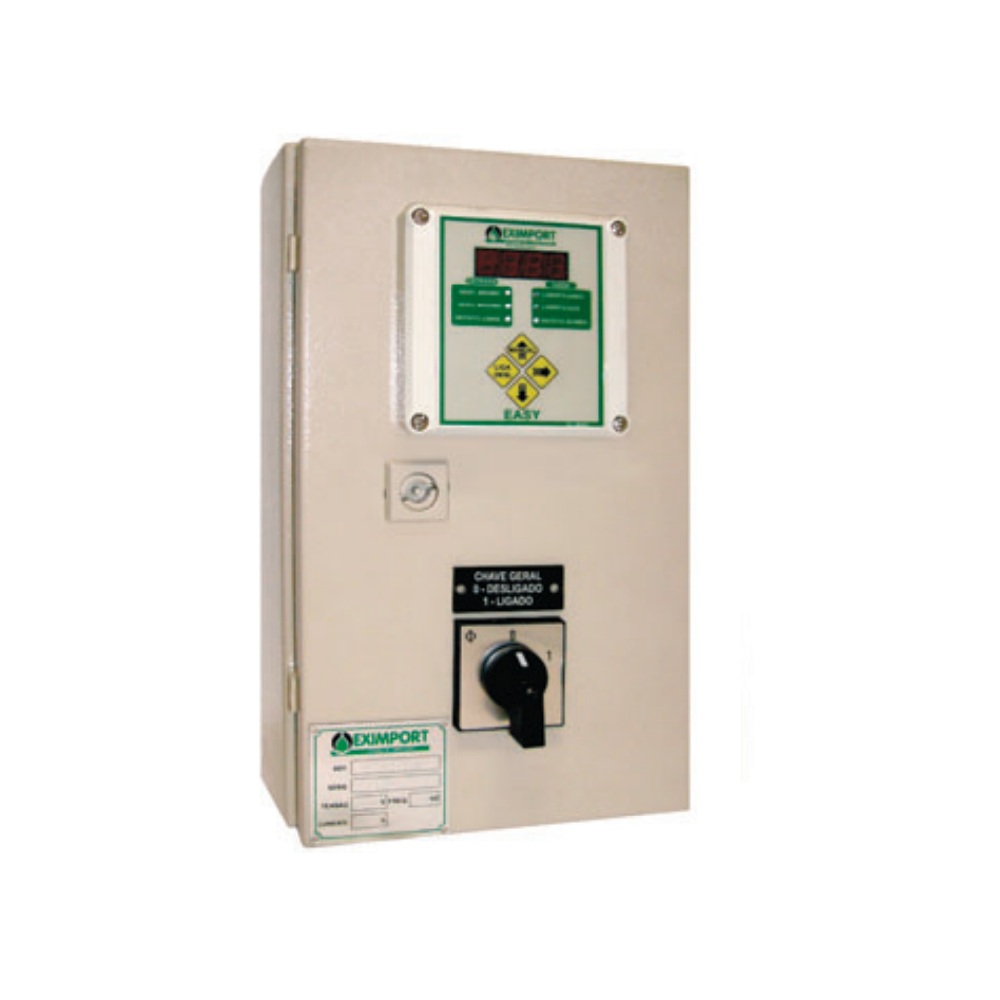

O Painel de Acionamento e Proteção PAP-EC, é uma unidade projetada para comandar, monitorar e sinalizar o funcionamento de sistemas centralizados de lubrificação que utilizam bombas motorizadas.
O painel é composto de controlador EASY, transformador, contator principal, relé térmico, e disjuntor de proteção. Montado em caixa de aço carbono, pintura padrão fabricante. O painel programa o número de ciclos de lubrificação e monitora continuamente o funcionamento do sistema sinalizando a condição de operação.
Nos sistemas cíclicos, ao ser energizado ou quando do inicio de um ciclo de lubrificação programado, o painel liga uma saída para ligar o sistema de lubrificação (“indicado através do sinalizador ‘lubrificando”) e aguarda um sinal elétrico gerado pelo fluxo do lubrificante sob pressão através de uma chave de ciclos acoplada no distribuidor de controle (sistema progressivo) ou inversor hidráulico (sistema linha dupla). Quando esse sinal é recebido no tempo programado, o painel desliga a saída que liga o sistema de lubrificação (indicado através do sinalizador “lubrificado”) e inicia a contagem do intervalo por tempo.
A falta do sinal liga uma saída de defeito, indicando defeito na lubrificação (indicado através do sinalizador “defeito”). Se o reservatório de lubrificante possuir chave de nível mínimo, quando a chave for atuada é indicado através do sinalizador “nível mínimo”, nesta condição deverá desligar a bomba e sinalizar defeito depois do término de um tempo pré-determinado (tempo de bloqueio). Quando o reservatório de lubrificante for reabastecido essa ação é indicada através do sinalizador “nível máximo”.
Se o sistema for desenergizado, o painel memoriza a programação estabelecida e quando reenergizado completa essa programação. Caso haja necessidade de pré-lubrificação; o controlador deve ser acionado manualmente através da tecla “manual“. Esta tecla deve permanecer pressionada durante todo o tempo necessário para a pré-lubrificação.
Programação:
O projeto do painel considerou todas as necessidades de um sistema de lubrificação com bomba motorizada. A programação é efetuada com facilidade através do sistema de interface. É possível alterar o ciclo de lubrificação, o intervalo tempo de bloqueio por falta de reabastecimento, retardo da pulverização, monitoragem operação da bomba continua(sistema motorizado) ou pulsada (sistema pneumático). A partir do conhecimento do volume de lubrificante que as máquinas ou equipamentos requerem e as frequências de aplicação.
Modificações no programa podem ser feitas no campo. O controlador detecta a falta de lubrificante (nível mínimo). Disponibiliza sinal digital para interface com CLP de “Bomba ligada” (sistema operando) “Sistema com Defeito”. (falha na lubrificação).
