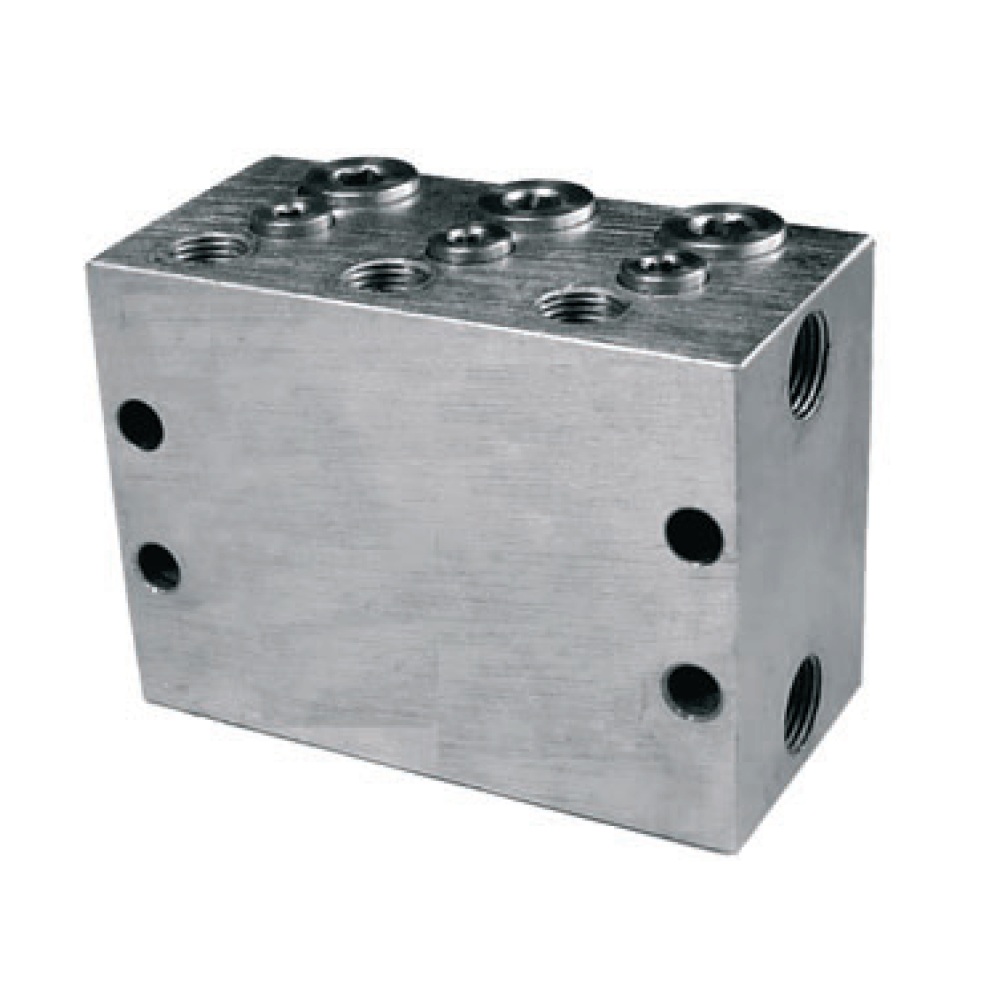

Os Distribuidores Linha Dupla BB-B são válvulas compactas projetadas para funcionarem com óleo ou graxa em todos os tipos de sistemas de lubrificação de linha dupla.
A operação do distribuidor BB-B é totalmente hidráulica e sem válvulas de retenção. Os distribuidores são fabricados em blocos com 1 até 4 elementos, cada um podendo atender a 1 ou 2 pontos.
Cada elemento possui capacidade de descarga fixa, determinada pelo bujão limitador correspondente, sem verificação visual de funcionamento.
Para atender a um número ímpar de pontos, os elementos podem ser facilmente convertidos de saída dupla para saída simples, mediante a remoção de um parafuso seletor (5) (ver desenho). Nesse caso, uma das saídas deverá ser fechada e o volume deslocado por ciclo de trabalho será dobrado na saída oposta.
Os distribuidores são disponíveis em 3 séries que se diferenciam pela capacidade de deslocamento por ciclo de trabalho. Esses volumes são pré- ajustados por diferentes bujões limitadores, montados na parte superior dos elementos. Cada serie possui 4 opções de capacidade de descarga por elemento.
Os distribuidores BB-B servem para qualquer sistema de lubrificação linha dupla, tanto para instalações novas quanto para reposição de qualquer outra marca.
Funcionamento:
A construção básica do distribuidor modelo BB-B é mostrada no desenho. Cada camisa de pistão possui um pistão de controle e um de injeção. O curso do pistão de controle é fixo e o de injeção limitado pelo bujão limitador pré- determinado (conforme tabela de capacidade).
Durante a operação do distribuidor, o lubrificante sob pressão entra pelo pórtico (A) e força o pistão de controle (1) para baixo, permitindo que a pressão seja aplicada na parte superior do pistão de injeção (2).
Movendo-se para baixo sob pressão, esse pistão força o lubrificante para fora da câmara (3) através do pistão de controle em direção à saída (C). Durante este meio ciclo do distribuidor, a câmara superior do pistão de injeção foi alimentada para a próxima operação.
Quando a pressão da linha superior é aliviada, o lubrificante pressurizado entra no distribuidor pelo pórtico (B) e a operação se repete na outra direção: o pistão de controle é forçado para cima, permitindo que a pressão seja aplicada na parte inferior do pistão de injeção (2). Este move-se para cima e força o lubrificante para fora da câmara (4), através do pistão de controle (1) em direção a saída (D).
Para converter em saída simples, o parafuso seletor (5) deverá ser retirado, colocando em comunicação as saídas (C) e (D). Para operar normalmente, uma delas precisa ser fechada.
