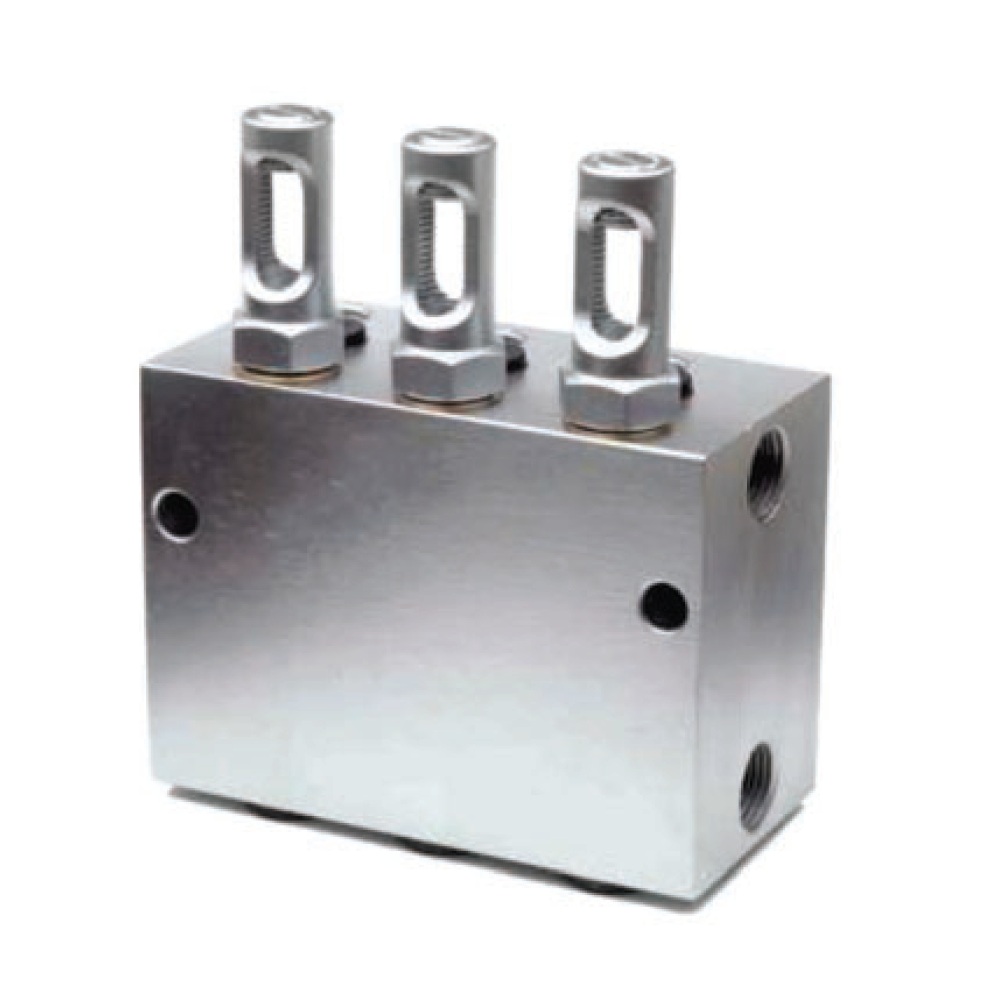

Os Distribuidores Linha Dupla BB, são válvulas compactas projetadas para funcionar com óleo ou graxa em todos os tipos de sistema de lubrificação linha dupla.
A operação do distribuidor BB é totalmente hidráulica e sem válvulas de retenção.Os distribuidores são fabricados em blocos com 1 até 4 elementos, cada um podendo atender a 1 ou 2 pontos. Os elelmentos possuem indicador com haste de aço inoxidável para verificação visual do seu funcionamento.
Para atender um número impar de pontos, os elementos podem ser facilmente convertidos de saída dupla para saída simples, mediante remoção de um parafuso seletor. Nesse caso, uma das saídas deverá ser fechada e o volume deslocado por ciclo de trabalho será dobrado.
Os distribuidores são disponíveis em 3 séries que se diferenciam pela capacidade de deslocamento por ciclo de trabalho. Esses volumes são ajustados por parafuso existente na parte superior do indicador. A ajustagem altera igualmente as 2 saídas do elemento duplo ou individualmente, quando convertido para saída única.
Os distribuidores BB servem para qualquer sistema de lubrificação linha dupla, tanto para instalações novas, quanto para reposição de qualquer outra marca.
Funcionamento:
A construção básica do distribuidor modelo BB é mostrada no desenho. Cada elemento possui um pistão de controle e um de injeção limitado pelo parafuso de regulagem através da haste.
Durante a operação do distribuidor, o lubrificante sob pressão entra pelo pórtico e força o pistão de controle para baixo, permitindo que a pressão seja aplicada na parte superior do pistão de injeção. Movendo-se para baixo sob pressão, esse pistão força o lubrificante para fora da câmara através do pistão de controle em direção à saída. Durante este meio ciclo do distribuidor, a câmara superior do pistão de injeção foi alimentada para a próxima operação.
Quando a pressão da linha superior é aliviada, o lubrificante pressurizado entra no distribuidor pelo pórtico e a operação se repete na outra direção: o pistão de controle é forçado para cima, permitindo que a pressão seja aplicada na parte inferior do pistão de injeção. Este move-se para cima e força o lubrificante para fora de sua câmara. O lubrificante passa pela parte superior do pistão de controle e é injetado no ponto de lubrificação através da saída.
Para converter em saída simples, o parafuso deverá ser retirado, colocando em comunicação com as saídas. Para operar normalmente, uma delas precisa ser fechada.
